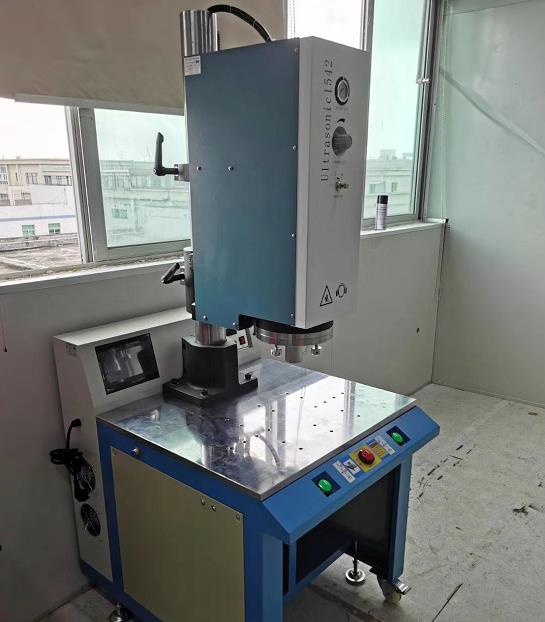

簡單來說超聲波焊接機就是利用超聲波來進行焊接的機器，典型的超聲波焊接設備結構組成，由電路系統，機械裝置以及聲學系統組成。
電路系統包括信號發生器和機械裝置控制系統。信號發生器將輸入的交流電信號轉化成超聲頻率的電信號。機械裝置的控制系統用來控制焊接過程中各部件的運動狀態。
機械裝置包括支架、基座、調平等焊接輔助設備、能夠帶動聲學系統運動機械裝置等。
聲學系統是超聲波焊機的核心部分，它主要包括換能器、變幅桿以及工具頭三部分。其中換能器是將電路系統中輸入的電信號通過壓電、磁致振動等原理轉化成超聲頻率的機械振動信號。一般換能器直接輸出的超聲振動幅值較小，當振動信號通過一個專門設計的變幅桿之后，振動信號會被放大。工具頭的作用是將超聲波振動傳導到焊接工件中，要求焊接過程中工具頭要與焊件接觸良好。
實現超聲波焊接的設備七個必要的組成部分，包括機座驅動設備、轉換器、超聲波變幅桿、超聲波焊頭、定位器和控制器。
機座是由基礎、機架、立柱構成的，是用來支撐執行部件的。
執行部件是一個包括轉換器、變幅桿和焊頭的裝置，安裝在執行部件上的氣缸運用氣體壓力控制執行部件，使焊頭接近零件，并對工件施加需用的壓力，當焊接完成后，又使焊頭退回。振蕩器提供高頻電能給轉換器，轉換器把電能轉換成機械振動。變幅桿可以提高或降低焊頭的振幅。
定位器主要作用是確保工件對中，支撐焊接面，抵擋振動件對靜止工件施加的壓力，并使超聲能量有效地傳遞。如果靜止工件在超聲焊接時晃動、振動，工件就可能產生劃痕，也會消耗掉一些能量。
控制器主要用作控制或調節焊接距離、焊接時間、焊接能量、焊接壓力、保壓時間和驅動力等項目。現代超聲波焊接設備多數采用微處理器來達成智能的控制，確保可靠，穩定、一致的焊接效果。
